VFD制作日記

2. 回路設計

2.1 時刻の取得

今回はネットから時刻を取得しそれをVFDで表示させる。ネットへの接続は ESP32 のWiFi機能を使う。この方法により正確な時計ができるがWiFi環境下でないと動かない。
詳しくはこちら⇒ESP32でネットワーク上から現在時刻を取得する（NTP）

2.2 表示器

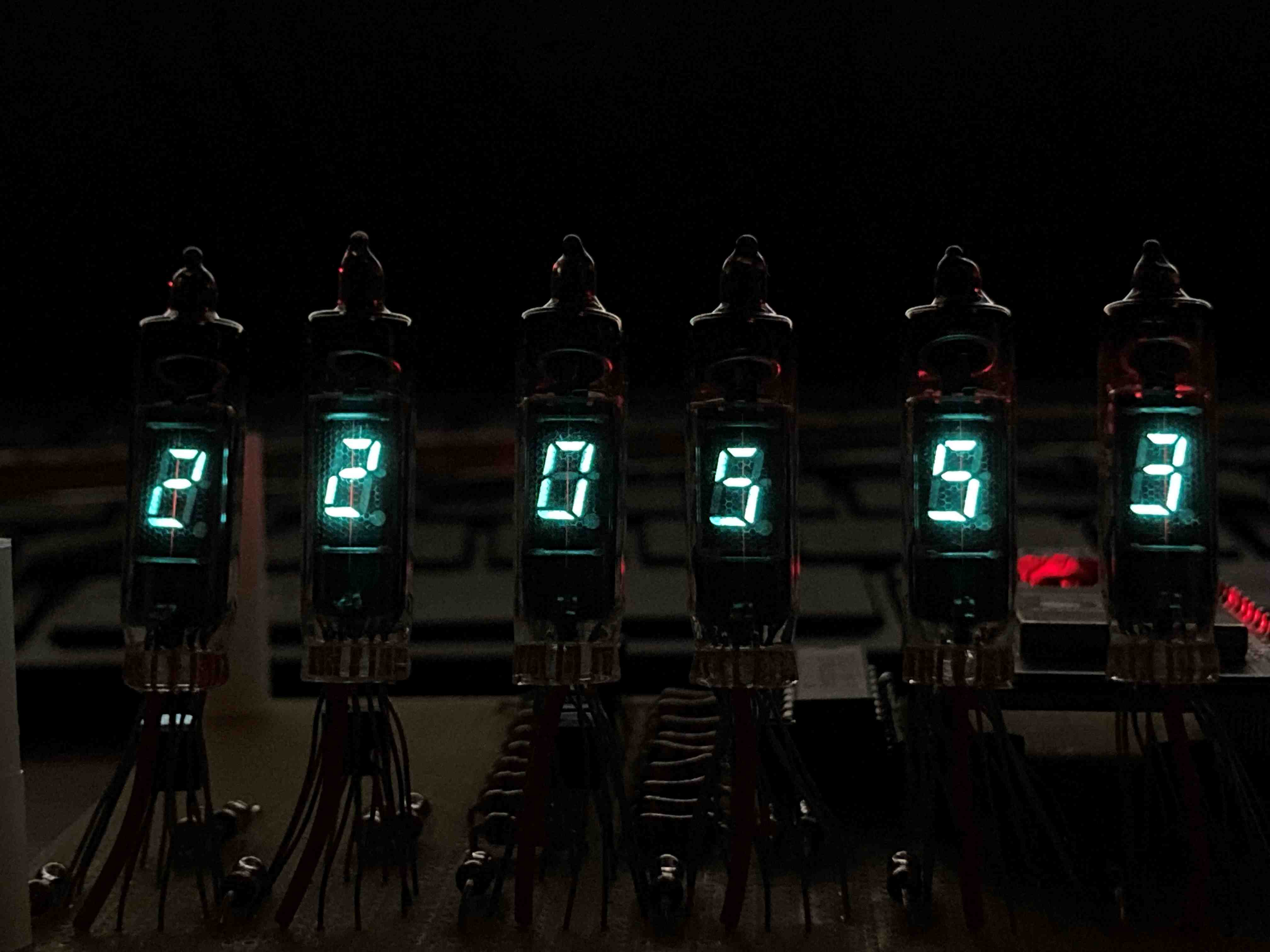

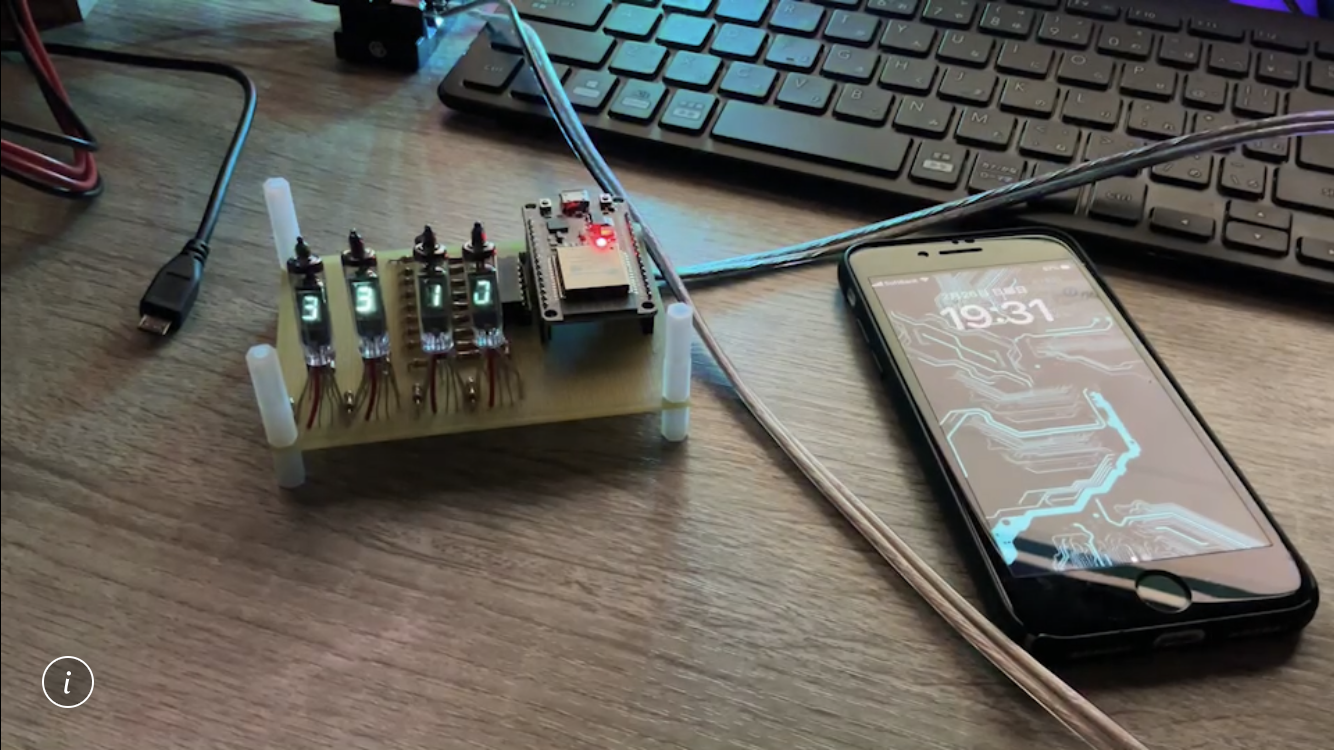

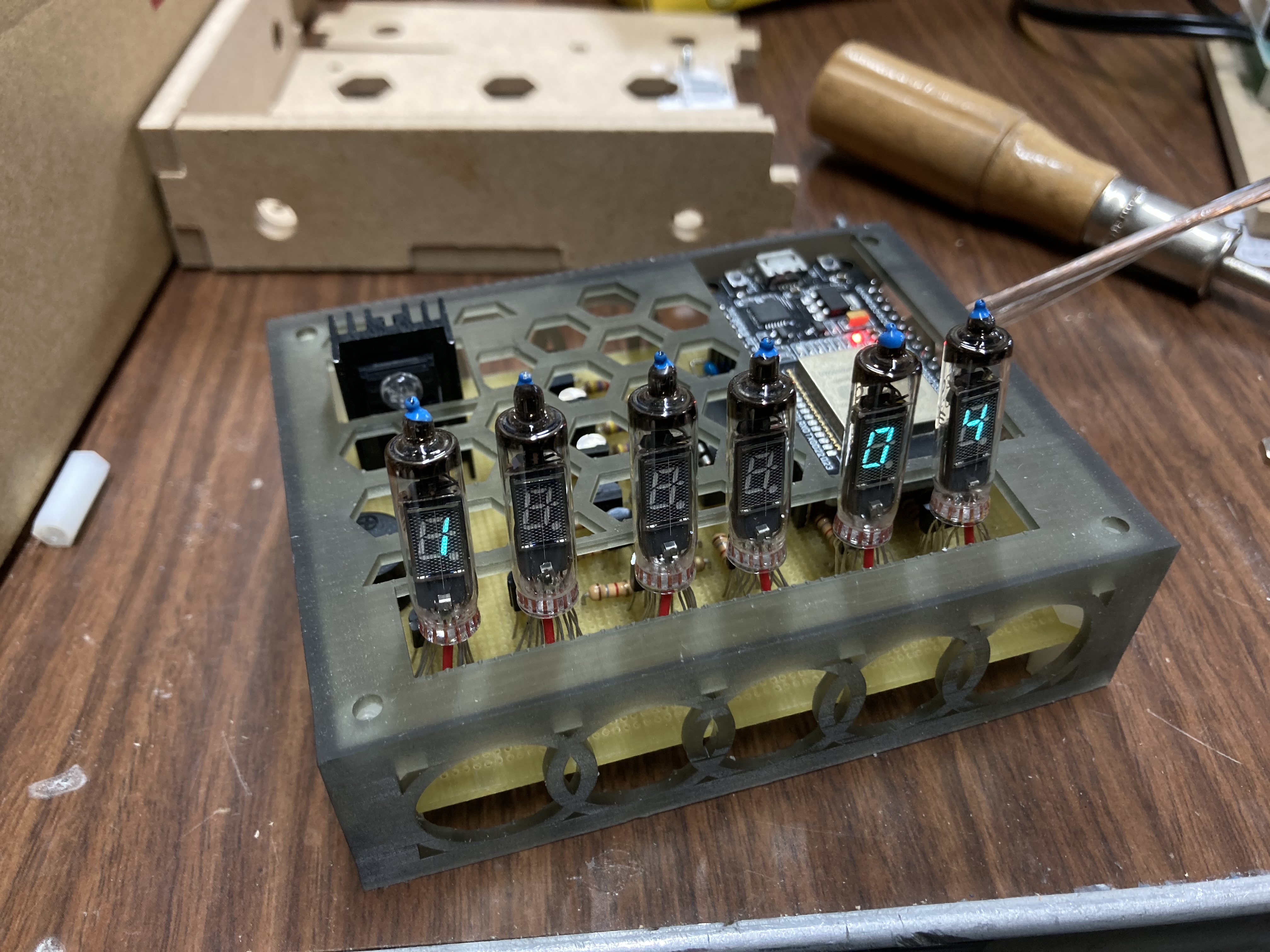

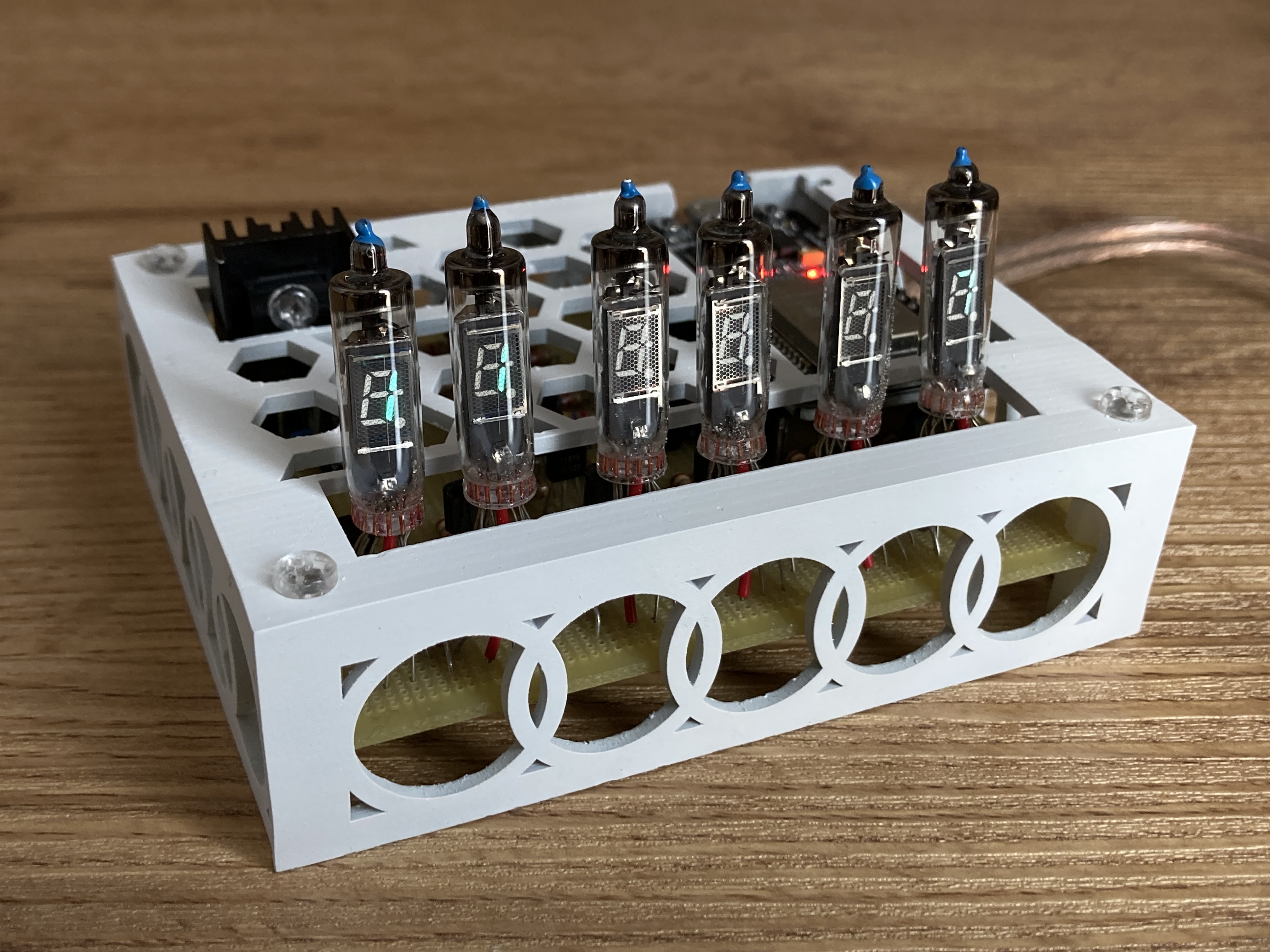

表示方法だが今回ダイナミック点灯を採用した。すべてのVFDに一斉にデータを送り、高速で一つずつ順番に点灯させることでいい感じに表示できる。ただ、写真を撮るとすべての桁でなく一部しか光っていないように見える。これは駅や電車の行き先表示をカメラで撮ると一部しか見えないのと同じ原理だろう。

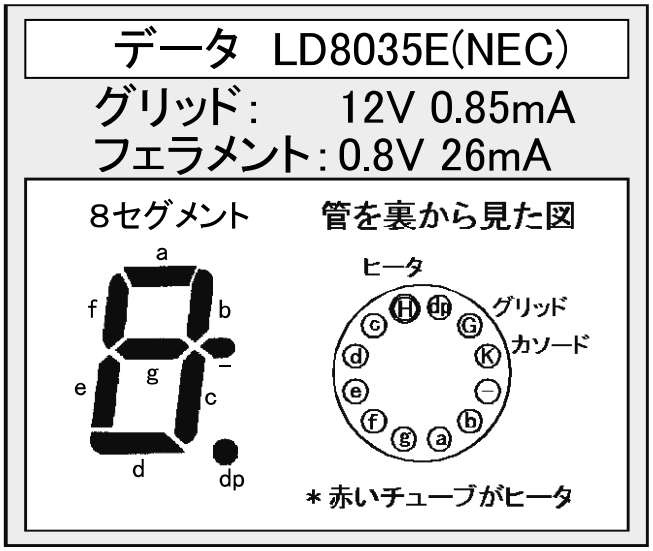

そして0~9の数字と7個のセグメントの光り方のパターンを関連付ける。例えば「1」は右側の2つのセグメントが光るのでマイコンが出力するデータは「B11111001」となる。右から順にabc...に対応している(今回は右から順番にデータを送るので)。すなわちこの場合bとcが点灯する。シフトレジスタ74hc595についてはここでは特に触れないがマイコンからの入力信号3本で8本の出力を得るために使用している。動作原理などはこちら（シフトレジスタ (74HC595) と Arduino を使って複数の LED を制御する方法）の記事がわかりやすいと思う。

2月20日

オペアンプを使って3.3Vの信号を12Vにレベルシフトしようとしていたが動作が不安定に感じることがある。オペアンプの出力電圧が足りないのかもしれない。そこで、単純にトランジスタ2SC1815を使い12Vのオンオフ制御に路線変更しようと思う。

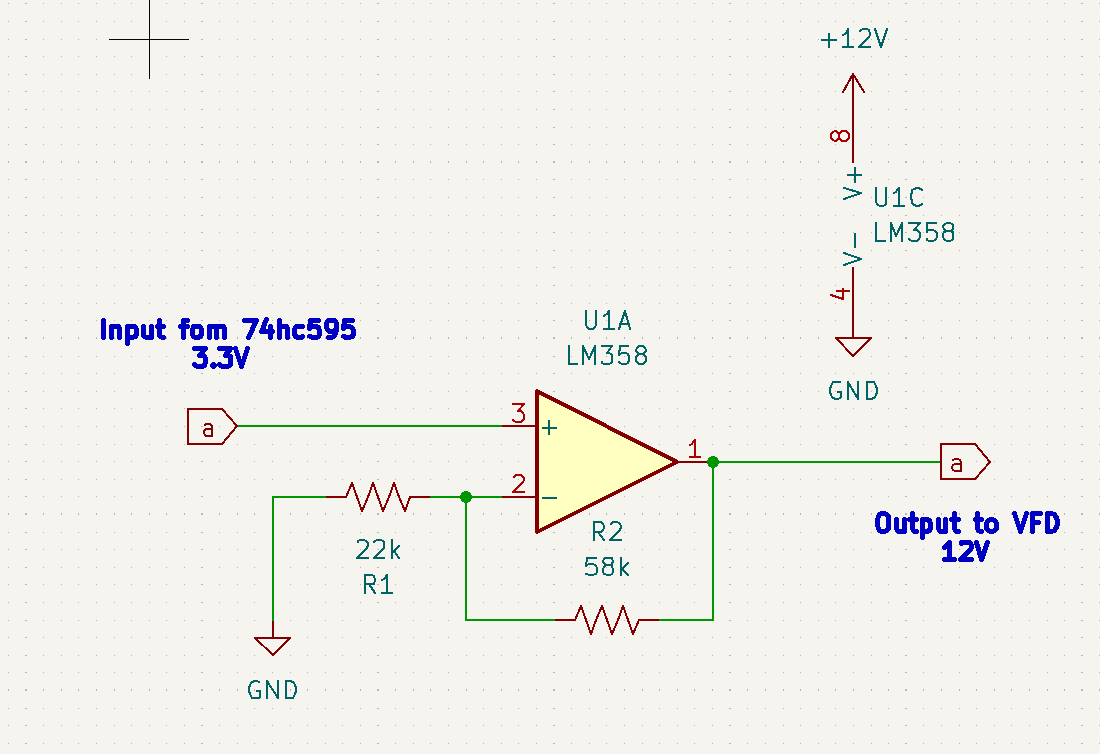

図3: オペアンプを使ったレベルシフト回路

コード2: ソースコード

  #include<WiFi.h>
#include<WiFiServer.h>
const char *ssid = "****";
const char *password = "****";

const byte segment[] = {25, 26, 27, 14, 22, 13}; //各桁カソードピン
const int PIN_CLOCK = 19;   //74HC595(SRCLK) → Pin 10
const int PIN_LATCH = 23;    //74HC595(RCLK) → Pin 9
const int PIN_DATA = 4;     //74HC595(SER) → Pin 8
const byte digit[] =       //7セグLED 点灯パターン
{
  B11000000, //0
  B11111001, //1
  B10100100, //2
  B10110000, //3
  B10011001, //4
  B10010010, //5
  B10000010, //6
  B11111000, //7
  B10000000, //8
  B10010000  //9
};

void setup ()
{
  // WiFi
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();

  if (WiFi.begin(ssid, password) != WL_DISCONNECTED)
  {
    ESP.restart();
  }
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(1000);
  }

  Serial.println("Connected to the WiFi network!");

  configTime(9 * 3600L, 0, "ntp.nict.jp", "time.google.com");
  //7seg
  for (int i = 0; i < 6; i++) {
    pinMode(segment[i], OUTPUT);
  }
  pinMode(PIN_LATCH, OUTPUT);
  pinMode(PIN_CLOCK, OUTPUT);
  pinMode(PIN_DATA, OUTPUT);
}
struct tm timeInfo;
char s[20];
void loop () {
  // Time
getLocalTime(&timeInfo);
sprintf(s, "%04d/%02d/%02d %02d:%02d:%02d",
        timeInfo.tm_year + 1900, timeInfo.tm_mon + 1,
        timeInfo.tm_mday,timeInfo.tm_hour,
        timeInfo.tm_min, timeInfo.tm_sec);
        Disp(5, timeInfo.tm_hour / 10 % 10);
        Disp(4, timeInfo.tm_hour % 10);
        Disp(3, timeInfo.tm_min / 10 % 10);
        Disp(2, timeInfo.tm_min % 10);
        Disp(1, timeInfo.tm_sec / 10 % 10);
        Disp(0, timeInfo.tm_sec % 10);
        Serial.print("time is ");
}

void Disp(byte keta, byte value) {
  for (byte j = 0; j < 6; j++) {
    digitalWrite(segment[j], LOW); // 全桁LEDをOFF
  }
  digitalWrite(segment[keta], HIGH);
  digitalWrite(PIN_LATCH, LOW);
  shiftOut(PIN_DATA, PIN_CLOCK, MSBFIRST, digit[value]);
  digitalWrite(PIN_LATCH, HIGH);
  delay(4);
  Serial.println(value);
}

2月21日

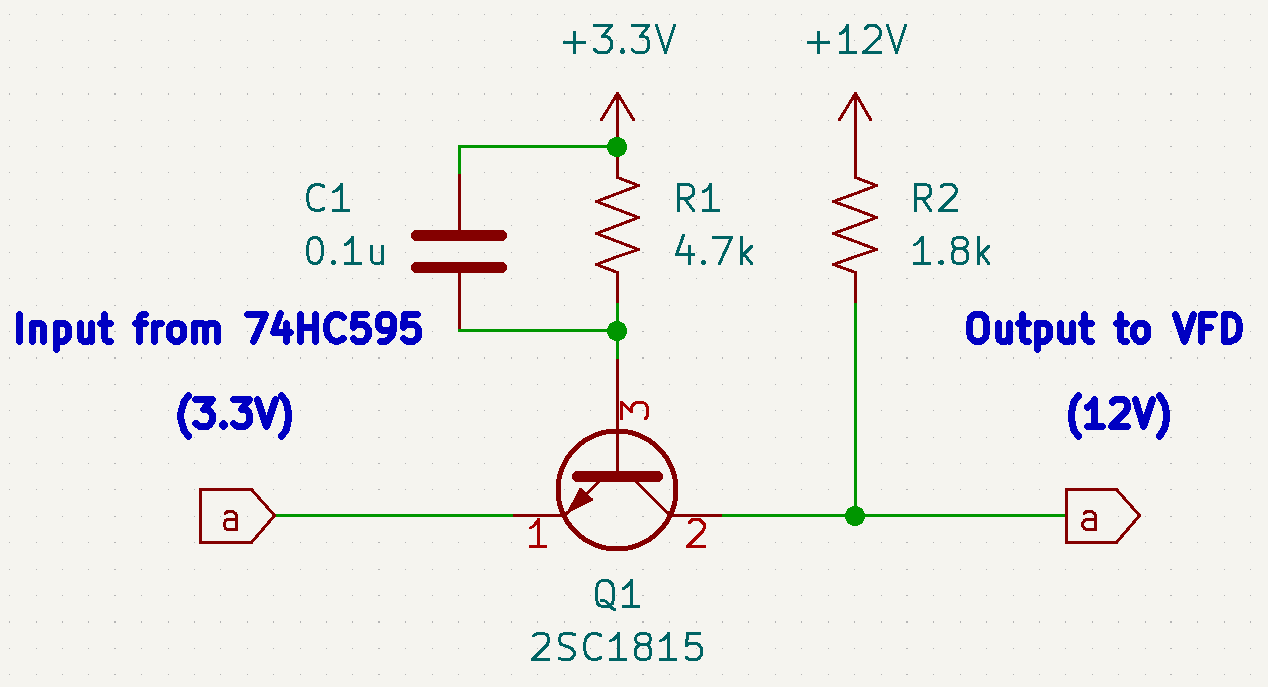

3.3Vから12Vへ変換する部分を次ような回路に変更しようと思う。 Bは常に抵抗、キャパシタを介して3.3Vに接続されておりEにLOWが入力されるとB-E間に電流が流れコレクタ電圧は約12Vとなる。 HIGHが入力されるとB-E間に電流が流れないので出力は0Vとなる。こちら(トランジスタによるレベル変換回路とその高速化) のサイトの回路を使いました。

図4: トランジスタを使ったレベルシフト回路回路とコードが決まった。以下に使う部品をまとめておく。表1: 使用部品

名前	個数	備考
ESP32	1	WiFi付きマイコン
74HC595	1	シフトレジスタ
2SC1815	14	npnトランジスタ
LD8035E	6	蛍光表示管
4.7k	14	カーボン抵抗
1.8k	14	カーボン抵抗
470	6	カーボン抵抗
0.1uF	15	セラミックコンデンサ

2月26日

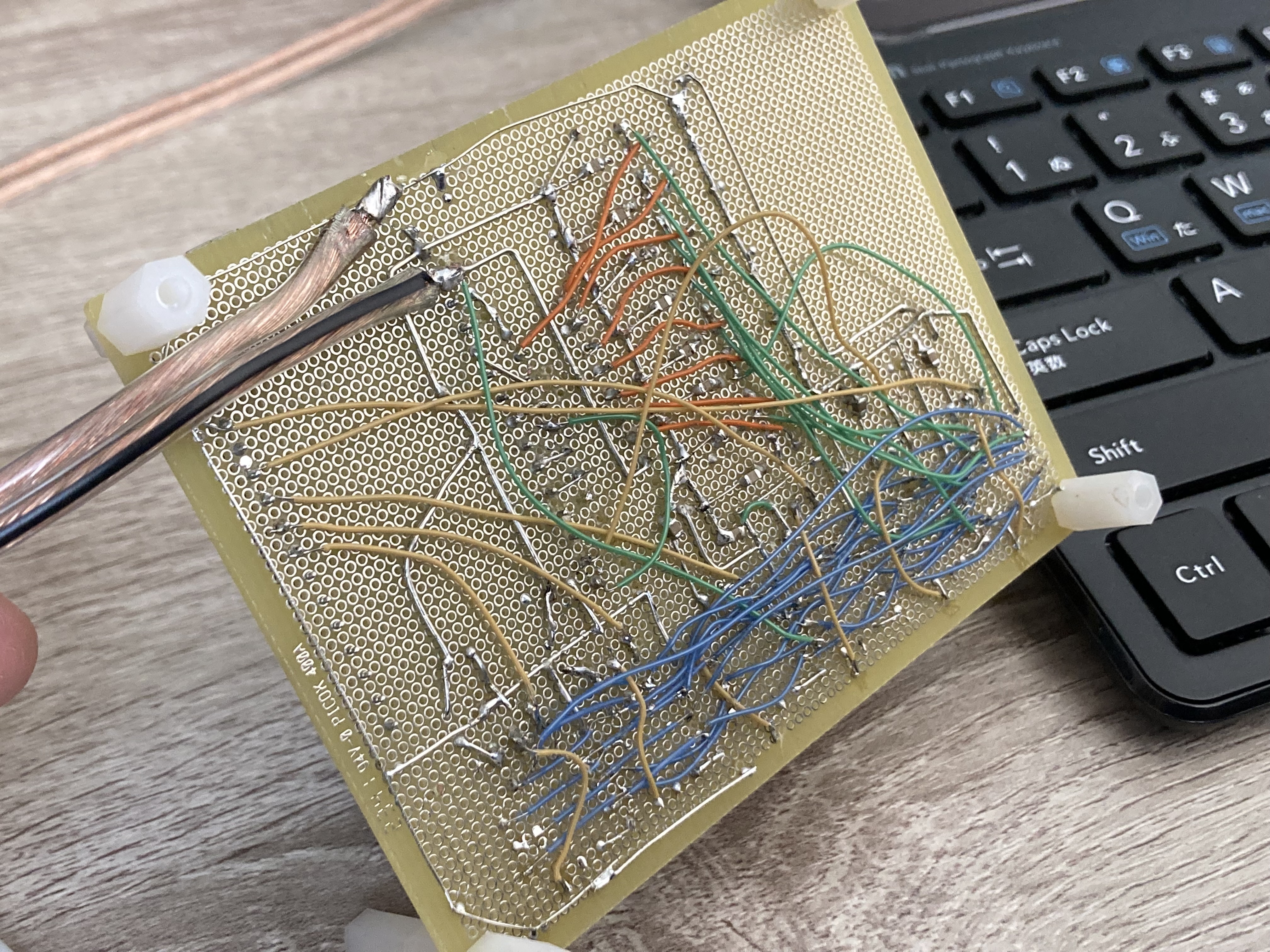

74hc595を基板に取り付けて起動してみる。シリアルのモニタを開くとWiFiに接続し時刻の取得ができていることが確認できたが時刻表示がうまくできていなかった。（全点灯していたり、一部のセグメントがつきっぱなしだったり、数字の表示順がバラバラだったり…）これはコードのピンの割り当ての順番と実際の配線が異なったり、ベースと3.3Vの配線がはんだ不良が原因であった。ベースに入力がないとずっとONの状態になりつきっぱなしになるのでうまくダイナミック点灯できない。
